Vi er stolte af at præsentere den nye ECUMASTER Racing Dash-familie af produkter. Med modellerne ADU5 og ADU7 imødekommer vi markedets behov for et kostnadseffektivt dash display med logningsmuligheder. Vores specifikke mål har været at skabe en fuldt tilpasselig og funktionel løsning, som er skræddersyet til konkurrencedygtige racerkørere og teams. I udviklingsprocessen har vi arbejdet tæt sammen med professionelle kørere og raceingeniører for at sikre, at ADU-udstyr ikke kun møder, men overgår deres krav.
ADU5 og ADU7 er designet til at vise alle kritiske data på en letlæselig og overskuelig måde. Vigtigst af alt, giver ADU displayene en omfattende alarmstrategi, der sikrer, at køreren hurtigt kan reagere på eventuelle problemer under et løb.
ADU5: 5” display med høj opløsning og skærm, der er designet til at give perfekt synlighed under alle lysforhold.

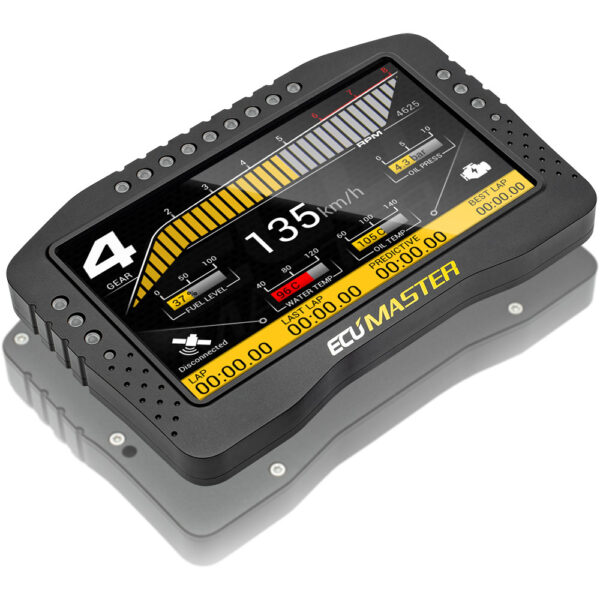

ADU7: 7” display med samme høje opløsning og antiglare-teknologi for optimal synlighed i både dagslys og mørke.
Begge versioner er udstyret med forudkonfigurerede skærmsider, som kan tilpasses af brugeren for at vise de nødvendige data på ethvert tidspunkt af løbet – om det er til træning, kvalifikation, race eller fejlfinding.
GENERAL |
|
| Temperature range | AECQ100 GRADE3 (-40 to +85˚C) |
| Reverse battery protection | Yes, internal |
| Operating voltage | 6-22V, immunity to transients according to ISO 7637 |
| Enclosure | Rev.1 ->IP 60, custom CNC machined aluminum
Rev.2 ->IP 65, custom CNC machined aluminum (sealed) ADU7″ AS ->IP 60, custom CNC machined aluminum |
| Connectors | 1 x 35 positions, AMP Automotive connector |
| PC communication | CAN BUS – Ecumaster interface, Peak or Kvaser |
| Display Type | TFT 800×480 |
| Brightness of display | 5″ – 600 cd/m2, 7″ – 1000 cd/m2 |
| Weight | 5″ – 408 g , 7″ – 732 g |
INPUTS / OUTPUTS |
|
| Analogue inputs | 8 inputs, 10 bits, 0-5 V, software controlled pull-up/pull-down 10K resistor. All analogue inputs can be used as a switches |
| Digital inputs | 8 digital inputs, software controlled input sensitivity (VR, Hall), software controlled 4K7 pull-up resistors, used for engine speed sensors, Flex Fuel, wheel speeds, turbocharger shaft speed. All digital inputs can be used as switches |
| Outputs | 2 low side outputs (switch to ground), up to 2A, 1 analogue output (0-5V) 10 bits |
| +5V Output | Monitored 5V output for powering external sensors |
COMMUNICATION |
|
| CAN Interface | 2 x CAN2.0 A/B, 250, 500, 1000 Kbps |
| CAN streams | User-defined |
| Serial communication | RS232 Rx/Tx, AiM protocols, Ecumaster, Hondata Kpro, Autronic |
| USB | Used for logging to external USB memory |
OTHERS |
|
| Light Emitting Diodes | 15 ultra bright RGB LEDs |
| Accelerometer/gyroscope | 3D accelerometer + 3D gyroscope for the analysis of vehicle dynamics |
| Real-time clock | Yes, battery powered |
| Light sensor | Yes, for automatic correction of brightness |
| Temperature sensor | Yes, for monitoring device temperature |
-ADU7″ Autosport:
